Comment connecter et paramétrer un réseau instrumental marin sans créer de conflits informatiques dangereux en pleine mer ?

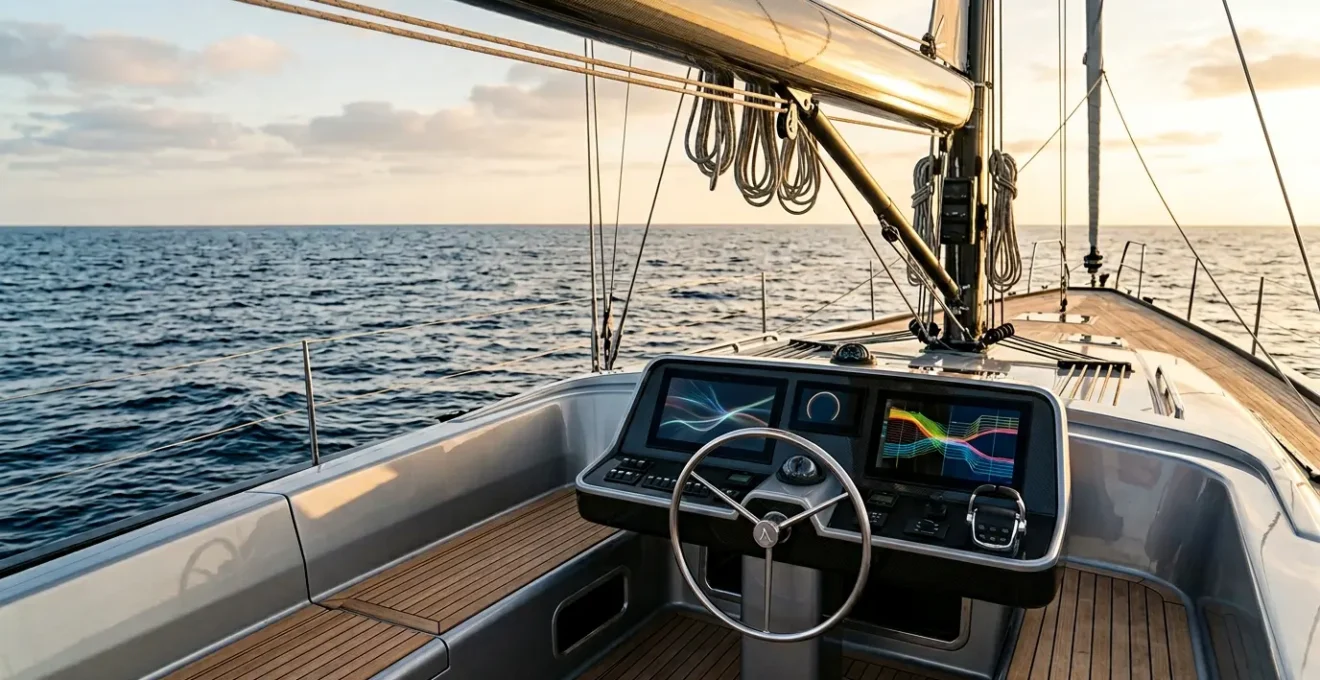

La frustration est palpable. Vous avez investi 5000 euros, voire plus, dans un cockpit rutilant, truffé d’écrans multifonctions de dernière génération. La promesse était claire : une intégration parfaite, des données fluides, une navigation sereine. Pourtant, en pratique, le pilote automatique décroche sans raison, les données de vent semblent incohérentes et l’un de vos écrans s’éteint subitement à l’approche d’un chenal délicat. On vous a vendu la simplicité du « plug-and-play », mais votre bateau s’est transformé en un incubateur de bugs informatiques.

Le problème fondamental est une erreur de paradigme. On vous a laissé croire que le NMEA 2000 était une simple évolution du câblage électrique. C’est faux. Un réseau NMEA 2000 est un système informatique critique embarqué, un bus CAN similaire à celui qui gère le moteur et la sécurité de votre voiture. Sa stabilité ne réside pas dans la qualité des connecteurs, mais dans la logique implacable de son architecture. Si la véritable clé n’était pas de multiplier les écrans, mais de maîtriser la hiérarchie des données qui y circulent ?

Cet article n’est pas un catalogue de produits. C’est une procédure, une approche binaire et structurée, pour diagnostiquer et éradiquer les conflits à la source. Nous allons déconstruire le réseau, de la girouette au pilote, du radar à l’iPad de secours, pour le rebâtir sur des fondations logiques et fiables. L’objectif : que chaque information soit unique, vérifiée et transmise sans conflit, pour que la technologie cesse d’être une source d’angoisse et redevienne un véritable outil de sécurité.

Pour naviguer sereinement à travers les complexités de l’électronique marine, cet article est structuré pour aborder, point par point, les conflits potentiels et leurs solutions logiques. Le sommaire ci-dessous vous guidera à travers chaque étape de l’audit et de la configuration de votre réseau.

Comment paramétrer l’aérien girouette-anémomètre pour qu’il dicte le cap au pilote automatique en fonction du vent apparent réel ?

La première règle d’un réseau informatique fiable est d’établir une hiérarchie des données. Pour le mode « vent » de votre pilote automatique, il ne doit y avoir qu’une seule source de vérité : la girouette-anémomètre. Le pilote n’est qu’un exécutant qui reçoit une consigne de cap. Le conflit naît lorsque cette consigne est mal calculée ou transmise avec un temps de latence. Beaucoup de systèmes modernes permettent de choisir entre le vent apparent et le vent réel. Pour une réactivité maximale, notamment au près serré ou par vent instable, il est souvent préférable d’utiliser le vent apparent comme source unique. Le calcul du vent réel, qui implique la vitesse et le cap du bateau, peut introduire des délais de traitement qui rendent le pilote moins performant.

Le problème majeur est que de nombreux pilotes, même équipés d’un mode « vent », restent fondamentalement asservis au compas. La consigne de cap est simplement ajustée périodiquement en fonction des données de la girouette. Si l’intervalle de réajustement est trop long, le bateau louvoiera. Les pilotes modernes avec compas gyrostabilisé offrent une meilleure performance. Cependant, toute cette logique logicielle s’effondre si la source primaire, l’aérien, n’est pas parfaitement calibrée. Un décalage de quelques degrés en tête de mât se transforme en une erreur de cap majeure pour le pilote.

Radar Broadband numérique à compression d’impulsion ou transpondeur AIS Classe B : quel équipement sauver un équipage nocturne ?

Cette question est un faux dilemme. Poser la question en ces termes revient à demander s’il faut des yeux ou des oreilles pour traverser une autoroute de nuit. La réponse est : les deux. En matière de sécurité maritime, le radar et l’AIS sont deux technologies fondamentalement complémentaires, qui ne répondent pas aux mêmes besoins et ne protègent pas des mêmes dangers. Les confondre ou les opposer est une erreur d’architecture de sécurité majeure.

Le radar est l’œil de votre bateau. Il voit tout, mais ne comprend rien. Il détecte TOUS les obstacles physiques à portée : côtes, bouées, casiers, un autre voilier sans électricité, un container à la dérive, un grain qui arrive. C’est un écho anonyme, mais il est là. Sa performance est quasi-instantanée et il est indispensable pour l’anticollision à courte portée, surtout dans le brouillard ou de nuit. Le transpondeur AIS est l’oreille de votre bateau. Il n’entend que ceux qui parlent, mais il les identifie parfaitement. Il ne détecte que les navires équipés d’un émetteur, mais pour ceux-là, il vous donne leur nom, leur cap, leur vitesse, leur destination. C’est votre outil de gestion du trafic à moyenne et longue portée.

Le danger mortel pour un plaisancier la nuit n’est souvent pas le porte-conteneurs de 300 mètres (visible à l’AIS à 20 milles), mais le bateau de pêche de 12 mètres non équipé d’AIS qui croise votre route, ou la bouée de casier non éclairée. Le radar verra ces deux menaces. L’AIS sera aveugle. À l’inverse, l’AIS vous permettra d’appeler par son nom un cargo pour confirmer une manœuvre d’évitement. Le radar ne vous donnera qu’un plot sur un écran. La véritable sécurité nocturne vient de la fusion de ces deux sources d’information sur un seul écran multifonction.

Le tableau suivant, basé sur les analyses de spécialistes comme Furuno Maritime Training, synthétise cette complémentarité indispensable.

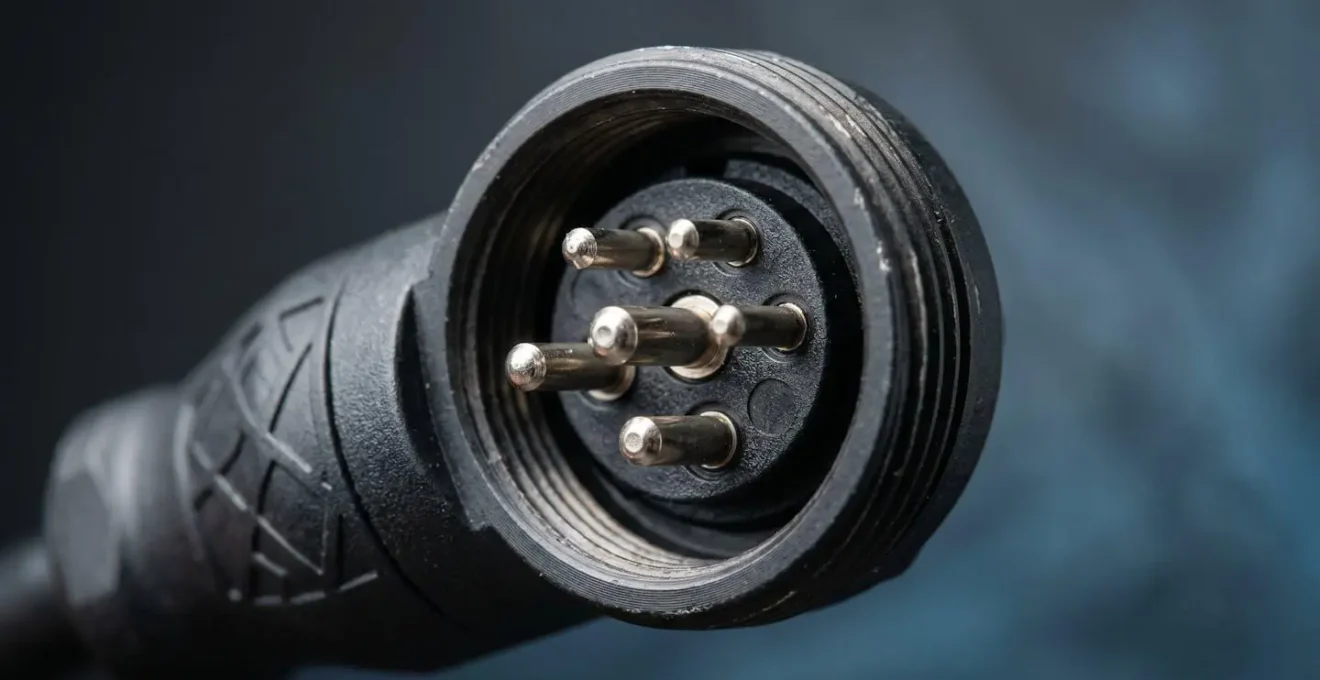

L’oxydation invisible des micro-broches NMEA qui fait brutalement planter l’intégralité de vos écrans à l’approche d’un port inconnu

Voici le scénario cauchemar que tout plaisancier redoute : après des heures de navigation sans encombre, au moment précis où vous entrez dans un port inconnu et avez désespérément besoin de votre traceur, tous vos écrans s’éteignent ou affichent des données erratiques. La cause n’est pas une panne logicielle complexe, mais souvent le maillon le plus faible et le plus négligé du réseau : la connectique physique. L’environnement marin, avec son humidité saline, est l’ennemi juré des contacts électriques. Une micro-couche d’oxydation, invisible à l’œil nu, sur une seule des cinq broches d’un connecteur NMEA 2000, peut suffire à créer des chutes de tension ou des pertes de paquets de données qui font s’effondrer l’ensemble du réseau.

Le réseau NMEA 2000 est un bus CAN, ce qui signifie que tous les appareils partagent le même câble « backbone ». Si une connexion défaillante injecte du « bruit » électrique ou perturbe la tension de référence, elle affecte immédiatement tous les autres instruments. Le problème est d’autant plus pernicieux qu’il peut être intermittent, n’apparaissant que lorsque les vibrations du moteur augmentent ou que l’humidité change. Cela conduit à des diagnostics frustrants et souvent erronés, où l’on accuse à tort le traceur ou un capteur, alors que le coupable est un simple connecteur mal serré ou corrodé.

La seule parade est une discipline de maintenance préventive, et non curative. Attendre la panne pour vérifier son réseau est une stratégie vouée à l’échec. Une inspection annuelle rigoureuse est la clé de la fiabilité. Voici une procédure de maintenance à appliquer, inspirée des bonnes pratiques d’experts comme Actisense.

• Inspection visuelle : Inspectez périodiquement toutes les connexions NMEA 2000, des T-connectors au backbone.
• Serrage contrôlé : Resserrez les connexions desserrées en respectant le couple préconisé, sans forcer.
• Nettoyage de la corrosion : Utilisez une brosse adaptée ou un nettoyant pour contacts électriques pour éliminer toute trace de vert-de-gris.
• Protection préventive : Appliquez une fine couche de graisse diélectrique sur les broches avant de les reconnecter pour créer une barrière contre l’humidité.
• Vérification de l’alimentation : Utilisez un outil de diagnostic, comme un terminateur intelligent, pour vérifier que la tension en bout de réseau est correcte.
• Sécurisation physique : Assurez-vous que les câbles sont bien fixés et ne subissent pas de vibrations excessives ou d’exposition aux UV.

Pourquoi la duplication de vos cartes marines sur un simple iPad dans le carré détruit la fiabilité première de votre navigation certifiée ?

L’idée est séduisante : utiliser un iPad ou une tablette Android comme répétiteur géant dans le carré, ou même comme système de navigation de secours. C’est économique, l’interface est familière et les applications de navigation sont puissantes. Cependant, sans une configuration rigoureuse, cette « bonne idée » peut se transformer en un véritable acte de sabotage de votre réseau NMEA. Le danger principal se nomme la pollution des données. Par défaut, votre iPad possède son propre GPS interne, dont la précision et la fréquence de rafraîchissement sont souvent inférieures à celles de votre antenne GPS marine certifiée. Si vous connectez votre tablette au réseau NMEA via une passerelle Wi-Fi mal configurée, vous risquez de créer un conflit de données majeur : deux sources GPS se battent pour imposer leur position sur le même réseau.

Le résultat peut être catastrophique. Le pilote automatique, recevant des informations de position contradictoires, peut se mettre à louvoyer, voire à prendre un cap erroné. L’alarme de mouillage peut se déclencher sans raison si le système hésite entre deux positions GPS. Techniquement, le NMEA 2000, qui est basé sur le protocole CAN, est un réseau beaucoup plus rapide et robuste que son prédécesseur, le NMEA 0183. Le NMEA 2000 opère à 250 kilobits/seconde, contre 4 800 bits/seconde pour le NMEA 0183, permettant à de multiples appareils de communiquer simultanément. Mais cette force devient une faiblesse si des données de mauvaise qualité sont injectées sur ce « bus » rapide, se propageant instantanément à tous les instruments.

La solution n’est pas de bannir les tablettes, mais de les traiter comme des « auditeurs » et non des « contributeurs » au réseau. La passerelle Wi-Fi (comme un NavLink2 ou un Miniplex) doit être configurée en mode « écoute seule » (read-only). Cela signifie que la tablette reçoit toutes les données du réseau (GPS, vent, AIS, sondeur) mais est physiquement incapable d’envoyer la moindre information en retour. L’iPad devient un simple écran déporté, un « client » passif, et ne peut en aucun cas polluer la source de vérité de votre réseau principal.

• Connexion : Branchez la passerelle Wi-Fi au backbone NMEA 2000.
• Sécurisation : Accédez à son interface de configuration et définissez un mot de passe WPA2/WPA3 fort pour le réseau Wi-Fi du bord.
• Filtrage : Activez le mode de transmission unidirectionnelle ou le filtrage des phrases NMEA pour bloquer toute donnée entrante depuis la tablette.
• Désactivation : Dans l’application de navigation de votre iPad (Navionics, iNavX), désactivez impérativement le GPS interne de la tablette.
• Configuration de la source : Forcez l’application à utiliser uniquement les données GPS provenant du réseau externe via la passerelle Wi-Fi, comme le recommandent les installateurs comme Digital Yacht.

Quand réaliser l’update de votre écran multifonction sans risquer un bug système irréversible bloquant votre départ en croisière ?

La notification s’affiche sur votre traceur : « Une nouvelle mise à jour logicielle est disponible ». Dans notre monde terrestre, l’habitude est de cliquer sur « Installer » sans réfléchir. En mer, cette habitude est une recette pour le désastre. La règle d’or, gravée dans le marbre par tous les professionnels de l’électronique marine, est simple : JAMAIS de mise à jour la veille, ni même la semaine précédant un départ en croisière. Une mise à jour, même mineure, peut introduire une régression, un bug inattendu ou une incompatibilité avec un autre instrument de votre réseau. Un problème que vous pourriez résoudre tranquillement à quai en hivernage peut devenir une situation critique et insoluble en mer.

Une mise à jour de firmware n’est pas une opération anodine. C’est une procédure quasi-chirurgicale qui doit être planifiée et exécutée avec une discipline rigoureuse. Le meilleur moment est en début de saison morte, lorsque le bateau est à quai, que vous avez accès à une alimentation électrique stable (prise de quai, pas les batteries) et à une connexion internet fiable. Avant de lancer quoi que ce soit, une phase de préparation est non-négociable.

La procédure correcte, telle que préconisée par les guides d’intégration de systèmes complets, est une checklist à suivre à la lettre :

• Lecture et recherche : Lisez intégralement les notes de version (« release notes ») du fabricant. Plus important encore, consultez les forums d’utilisateurs (Hisse et Oh, The Hull Truth, etc.) pour voir si d’autres plaisanciers ont signalé des problèmes avec cette nouvelle version.
• Sauvegarde totale : Avant toute chose, effectuez une sauvegarde complète de votre configuration sur une carte SD externe. Cela inclut tous vos waypoints, routes, traces, mais aussi vos profils de configuration personnalisés (pages d’écran, alarmes, etc.).
• Documentation photographique : Prenez des photos de vos écrans de configuration les plus importants. Cela vous sauvera si la mise à jour réinitialise vos paramètres.
• Mise à jour séquentielle : Mettez à jour l’instrument principal (le traceur maître) en premier. Attendez ensuite 24 à 48 heures et testez intensivement avant de mettre à jour les autres capteurs (radar, sondeur, etc.). Cela permet d’isoler la source d’un éventuel conflit.
• Vérification post-update : Une fois la mise à jour terminée, ne vous contentez pas de voir si l’écran s’allume. Allez dans le menu de diagnostic du réseau NMEA et vérifiez que chaque instrument est bien détecté et communique correctement.

Signal local AIS ou fréquence mondiale 406 MHz : quelle technologie récupère le plus vite un homme à la mer ?

Encore une fois, la bonne question n’est pas « laquelle est la meilleure ? », mais « laquelle sert à quoi ? ». Pour la récupération d’un homme à la mer (MOB – Man Overboard), l’AIS-MOB et la balise 406 MHz (EPIRB/PLB) ne sont pas concurrentes. Elles déclenchent deux chaînes de sauvetage radicalement différentes, l’une locale et immédiate, l’autre globale et coordonnée. Comprendre cette distinction est vital.

La balise AIS-MOB est conçue pour le sauvetage local par le navire « parent » et les navires à proximité. Dès son activation, elle émet un signal d’urgence sur les fréquences VHF de l’AIS. Sur tous les traceurs compatibles dans un rayon de 5 à 10 milles, une alarme stridente retentit et, surtout, un waypoint « MOB » est créé instantanément à la position exacte de la victime. Cela permet au bateau d’où la personne est tombée d’initier immédiatement une manœuvre de récupération en ayant une cible électronique constante, ce qui est crucial de nuit ou dans la houle. Son but est de permettre une auto-récupération rapide. Elle n’alerte pas officiellement les secours.

La balise 406 MHz (EPIRB pour le bateau, PLB pour une personne) est conçue pour le sauvetage global. Elle émet un signal vers la constellation de satellites COSPAS-SARSAT, qui couvre la planète entière. Ce signal est relayé vers un centre de coordination de sauvetage (MRCC, comme le CROSS en France) qui déclenchera une opération de secours officielle (hélicoptère, vedette de la SNSM, etc.). C’est la solution ultime quand l’auto-récupération est impossible. Son inconvénient est le délai : il peut s’écouler de 5 à 45 minutes avant que l’alerte ne soit reçue et traitée, selon la position des satellites.

Le tableau ci-dessous, qui s’appuie sur les recommandations d’organismes comme l’Organisation Maritime Internationale, met en évidence cette complémentarité stratégique.

Comment connecter votre iPad de secours au réseau NMEA Wi-Fi pour cloner instantanément vos données GPS ?

La mise en place d’un iPad comme système de secours est un élément clé de la redondance « froide ». En cas de défaillance du traceur principal, la tablette doit pouvoir prendre le relais instantanément, en affichant toutes les données critiques du réseau NMEA. La connexion se fait via une passerelle Wi-Fi NMEA, mais la configuration doit suivre une logique précise pour être à la fois simple et fiable.

Premièrement, l’iPad doit être connecté au réseau Wi-Fi créé par votre passerelle (par ex. NavLink2, WLN10, etc.). Une fois connecté, il faut configurer l’application de navigation (iNavX, Weather4D, Navionics, etc.). Dans les paramètres de l’application, vous trouverez une option « Connecter à une passerelle NMEA ». C’est ici que vous devrez faire un choix technique important : le protocole de transmission, TCP ou UDP. Le protocole TCP établit une connexion unique et stable, idéale si un seul appareil se connecte. Le protocole UDP permet à plusieurs appareils (jusqu’à 7 en général) de recevoir les données simultanément, mais sans garantie de livraison de chaque paquet. Pour un iPad de secours unique, le TCP est souvent plus robuste.

Vous devrez ensuite renseigner l’adresse IP de la passerelle (généralement `192.168.1.1`) et le port de communication (souvent `2000`). L’étape la plus cruciale, comme nous l’avons vu, est de s’assurer que l’application est configurée pour utiliser exclusivement cette source de données externe. Il faut impérativement désactiver le GPS interne de la tablette dans les réglages de l’application. Cela garantit que la position affichée est bien celle, précise et fiable, de votre antenne GPS marine principale, et non celle, moins précise, de la tablette. Une fois la configuration terminée, vous devriez voir toutes les données de votre réseau (position, vitesse, cap, profondeur, cibles AIS) s’afficher en temps réel sur la cartographie de votre iPad, créant un clone parfait de votre système principal.

Comment sécuriser votre navigation face à la défaillance brutale d’un traceur tactile en mer ?

La centralisation de toutes les données de navigation sur un unique écran multifonction tactile est à la fois une merveille d’ergonomie et un terrible point de défaillance unique (Single Point of Failure). Un écran qui gèle, une dalle tactile qui ne répond plus à cause d’une averse, et vous perdez instantanément l’accès à vos cartes, votre radar, votre AIS et votre sondeur. Face à ce risque, la seule réponse viable est la redondance. Il existe deux stratégies logiques pour cela : la redondance « chaude » et la redondance « froide ».

La redondance chaude est la solution la plus sûre mais aussi la plus coûteuse. Elle consiste à installer un deuxième traceur, souvent plus petit (7 pouces par exemple), entièrement connecté au même réseau NMEA 2000. Il tourne en permanence en parallèle du traceur principal. En cas de défaillance de ce dernier, la bascule est instantanée, sans perte de données. C’est l’approche retenue pour les navigations professionnelles ou hauturières.

La redondance froide est l’approche la plus courante en plaisance. Elle repose sur un système totalement indépendant du réseau principal, prêt à être activé en quelques minutes. L’exemple typique est un iPad ou un PC portable avec son propre GPS (ou connecté à une antenne GPS USB autonome) et sa propre cartographie. L’avantage est le coût et l’indépendance totale : si votre réseau NMEA 2000 tombe en panne, ce système de secours fonctionnera toujours. L’inconvénient est qu’il ne bénéficiera pas des données des autres capteurs (radar, sondeur).

Évaluer et structurer votre installation électronique avec cette grille de lecture binaire est la première étape vers une navigation sereine. Pour mettre en pratique ces concepts, l’étape suivante consiste à réaliser un audit complet de votre propre réseau, en identifiant les sources de données, les conflits potentiels et les points de défaillance uniques.
