Comment dimensionner votre vérin de barre pour survivre à 48 heures de tempête sans assistance humaine ?

Face à une mer démontée, seul ou en équipage réduit, la question n’est plus de savoir si vous êtes fatigué. Vous l’êtes. Après quatre heures à la barre sous des trombes d’eau, chaque muscle proteste. C’est à ce moment précis que votre pilote automatique cesse d’être un accessoire de confort pour devenir votre équipier de survie. Pourtant, la plupart des navigateurs abordent son choix par le prisme d’un calcul de couple théorique ou de la dernière nouveauté logicielle, en oubliant l’essentiel : la résistance brute à l’épreuve du temps et de l’effort.

Les discussions se perdent souvent dans la comparaison des algorithmes, des gyromètres 9 axes ou de la connectivité NMEA 2000. Ces éléments sont importants, mais ils ne sont que le cerveau. Le véritable enjeu, celui qui fait la différence entre arriver à bon port et déclencher sa balise de détresse, se situe dans les muscles du système : le vérin et l’intégrité de sa chaîne de puissance. Un vérin n’est pas éternel. Il possède une endurance, une capacité à dissiper la chaleur et une tolérance à l’effort continu qui sont systématiquement sous-estimées.

Mais si la véritable clé n’était pas de surdimensionner la puissance, mais de traquer et d’éliminer chaque source de friction, de surconsommation et de défaillance potentielle ? Cet article adopte une approche de préparateur technique : nous n’allons pas calculer un couple de barre, nous allons construire une stratégie de résilience. Nous disséquerons la mécanique de la défaillance pour comprendre pourquoi un vérin surchauffe, comment un réglage peut diviser par deux la consommation, et pourquoi une canette de bière mal rangée peut vous envoyer sur les rochers. L’objectif est simple : garantir que votre pilote puisse tenir la barre pendant 48 heures de tempête, pour que vous puissiez enfin vous reposer.

Ce guide est structuré pour vous fournir une feuille de route technique et impitoyable, analysant chaque composant de la chaîne de pilotage pour en garantir la fiabilité absolue en conditions extrêmes. Découvrez les points de rupture que vous n’aviez pas anticipés et les solutions pour les neutraliser.

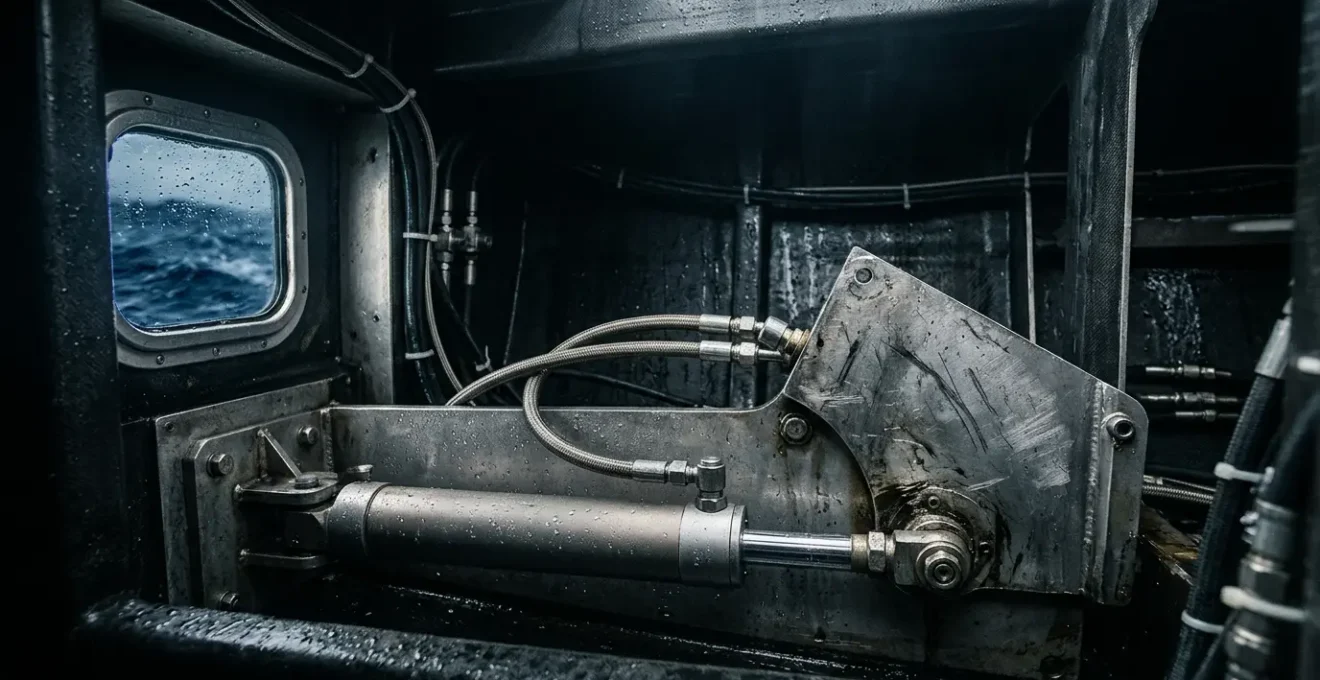

Pourquoi un vérin sous-dimensionné brûle irrémédiablement après seulement 3 heures de houle arrière ?

L’erreur fondamentale est de penser qu’un vérin de pilote automatique casse sous l’effort mécanique. C’est faux. Avant que la mécanique ne cède, le moteur électrique aura déjà rendu l’âme. La cause de la défaillance n’est pas la force, mais la fatigue thermique. Un vérin électromécanique est conçu pour un travail intermittent. Les spécifications techniques le confirment : la plupart des modèles sont prévus pour un cycle de travail maximal (duty cycle) de 20% avec un maximum de 4 minutes en continu. Cela signifie qu’il doit se reposer 80% du temps pour dissiper la chaleur générée par le courant qui traverse ses bobinages.

Or, en conditions de houle arrière, le pilote est en sollicitation quasi permanente pour contrer les embardées. Le cycle de travail explose, dépassant largement les 20%. La température interne du moteur grimpe alors en flèche. L’isolant des bobinages commence à fondre, créant des courts-circuits, ce qui augmente encore la consommation et la chaleur jusqu’à la panne irréversible. Un navigateur a rapporté une surchauffe critique au niveau du solénoïde de son vérin après un usage prolongé, confirmant que la marge thermique est le premier facteur limitant, bien avant la capacité mécanique.

Choisir un vérin, ce n’est donc pas seulement s’assurer qu’il a le couple nécessaire pour tourner la barre à l’arrêt. C’est s’assurer qu’il possède une masse et une capacité de dissipation thermique suffisantes pour endurer un effort soutenu. Un vérin plus lourd et plus massif, même s’il offre le même couple nominal, mettra plus de temps à chauffer et dissipera mieux les calories. En tempête, cette marge thermique est votre assurance vie.

Comment régler le gain et la contre-barre pour économiser 30% d’énergie électrique la nuit ?

La consommation électrique d’un pilote n’est pas une valeur fixe. C’est le résultat direct du nombre et de l’amplitude des mouvements de barre qu’il effectue. Un pilote mal réglé est un pilote qui sur-corrige en permanence, gaspillant une énergie précieuse et usant prématurément le vérin. La clé du bilan énergétique dynamique ne se trouve pas dans le manuel, mais dans l’observation et le réglage fin du gain (sensibilité) et de la contre-barre (rudder counter).

Le gain détermine la rapidité avec laquelle le pilote réagit à un écart de cap. Un gain trop élevé sur une mer formée se traduit par des milliers de micro-corrections inutiles, une véritable « danse de Saint-Guy » du safran qui épuise la batterie. La contre-barre, elle, anticipe la fin du mouvement du bateau pour éviter de dépasser le cap visé. Un mauvais réglage et le pilote « chasse » sa propre queue dans un cycle d’oscillations sans fin. L’objectif est de trouver le réglage le plus bas possible qui maintient un cap acceptable. Un cap qui serpente légèrement autour de la route idéale est infiniment plus économique qu’un cap parfaitement rectiligne obtenu à grand renfort de coups de barre.

Un bilan électrique type pour un pilote de cockpit montre une consommation d’environ 2A, ce qui représente 12Ah sur une nuit de 6 heures. Réduire l’agitation du pilote en diminuant la sensibilité de 5 à 3, par exemple, peut réduire ce chiffre de 30% ou plus. Il s’agit de trouver un compromis : accepter une légère imprécision de route pour garantir une autonomie électrique maximale. Chaque ampère économisé est un ampère disponible pour les autres instruments de survie, comme le radar ou la VHF.

Système hydraulique linéaire ou vérin électromécanique : quel choix pour un voilier lourd de 12 mètres ?

Pour un voilier de 12 mètres destiné à la navigation hauturière, le débat entre hydraulique et électromécanique n’est pas une question de préférence, mais une analyse de risque. L’électromécanique, simple et économique, trouve ses limites lorsque le poids, les conditions et la durée de navigation s’allongent. Comme le souligne AD Nautic, expert en équipement, dans son guide sur les pilotes automatiques :

Un vérin hydraulique a une poussée importante et une grande fiabilité et, point qui peut être important sur certains bateaux, il est moins encombrant qu’un vérin électrique.

– AD Nautic, Guide sur les pilotes automatiques

Cette affirmation met en lumière le principal avantage de l’hydraulique : sa fiabilité et sa puissance brute. Un système hydraulique linéaire est, par conception, plus robuste et mieux capable d’encaisser les chocs et les efforts continus d’une tempête. Là où un moteur électrique surchauffe, un système hydraulique continue de fonctionner, le bruit de la pompe servant même d’indicateur de son effort. Pour un monocoque lourd de plus de 10 tonnes, l’hydraulique n’est pas une option, c’est la norme.

Le tableau suivant, basé sur les retours d’expérience de nombreux navigateurs, résume les points de décision critiques pour un programme de navigation engagé.

Le piège de stocker des canettes de bière à côté du compas fluxgate qui vous fait tourner en rond dans la brume

Le compas fluxgate est le métronome de votre pilote automatique. C’est un capteur magnétométrique d’une extrême sensibilité qui donne le cap de référence. Sa précision est absolue, à une condition : qu’il soit installé dans un environnement magnétiquement stérile. Le placer à proximité d’objets métalliques ou de sources de courant est une erreur fatale. Le cas le plus courant et le plus insidieux est le stockage « temporaire » d’objets métalliques à proximité, comme une caisse à outils, des boîtes de conserve, ou pire, des canettes de bière en aluminium ou en acier.

Ces masses métalliques créent une déviation magnétique locale qui perturbe le champ terrestre mesuré par le compas. Le pilote reçoit alors une information de cap erronée et tente de la corriger. Dans le meilleur des cas, cela génère une erreur de cap constante. Une déviation de seulement 3 degrés, invisible à l’œil nu, se traduit par un écart de 3 milles nautiques sur une route de 60 milles. Dans la brume ou de nuit, loin de toute côte, c’est une dérive dangereuse qui vous fait manquer votre destination.

Dans le pire des cas, si la masse métallique bouge avec le roulis du bateau (des canettes qui roulent dans un coffre), la déviation devient variable. Le pilote reçoit des informations de cap chaotiques, le faisant osciller, sur-corriger, et potentiellement partir en butée dans une direction imprévisible. La règle est donc impitoyable : une zone d’exclusion stérile d’au moins 1 mètre de rayon doit être matérialisée et respectée autour du compas fluxgate. Rien de métallique, aucun câble électrique haute puissance ne doit y pénétrer. La fiabilité du cap de votre pilote en dépend directement.

Compenser l’usure des bagues de mèche de safran pour redonner une précision chirurgicale à votre cap

Toute la puissance et l’intelligence d’un pilote automatique sont réduites à néant par un seul facteur mécanique souvent négligé : le jeu dans le système de barre. La source la plus commune de ce jeu est l’usure des bagues de la mèche de safran. Au fil des milles, ces pièces en plastique ou en bronze s’ovalisent, créant un jeu de quelques millimètres qui a des conséquences désastreuses sur le comportement du pilote.

Ce jeu crée une « zone morte » autour de la position neutre du safran. Lorsque le pilote donne une impulsion pour corriger le cap, une partie de l’énergie est perdue à rattraper ce jeu avant que le safran ne commence réellement à pivoter. Le pilote détecte que le bateau ne réagit pas et envoie une correction plus forte, qui devient alors excessive une fois le jeu rattrapé. Le bateau sur-réagit, obligeant le pilote à contre-braquer violemment. Ce cycle d’oscillations permanentes est un enfer pour le vérin, qui travaille deux fois plus, et pour le bilan électrique.

Avant d’investir dans un nouveau pilote ou d’accuser le calculateur, une inspection rigoureuse de toute la chaîne de transmission mécanique est impérative. Saisissez le safran à la main et tentez de le faire bouger latéralement. Le moindre « cloc » est le signe d’une usure à corriger d’urgence. Remplacer des bagues de safran usées redonne une précision chirurgicale à la barre, diminue l’effort du pilote, et prolonge la vie de tout le système. C’est l’intervention mécanique la plus rentable que vous puissiez faire pour la fiabilité de votre pilote.

Comment paramétrer l’aérien girouette-anémomètre pour qu’il dicte le cap au pilote automatique en fonction du vent apparent réel ?

Naviguer au cap (mode compas) en tempête est une hérésie, surtout aux allures portantes. Le vent adonnant ou refusant constamment, le pilote doit lutter pour maintenir un cap fixe par rapport au fond, ce qui engendre des efforts énormes sur les voiles et le gréement. La solution est de passer en mode vent (apparent ou réel). Dans ce mode, le pilote ne suit plus un cap magnétique, mais un angle constant par rapport au vent, laissant le bateau lofer ou abattre légèrement au gré des oscillations du vent. Le bateau est plus stable, les voiles mieux réglées et le pilote travaille beaucoup moins.

Pour activer ce mode, une communication parfaite entre la girouette-anémomètre et le calculateur du pilote est indispensable. La configuration doit suivre une logique rigoureuse pour éviter les mauvaises surprises. Voici les points de contrôle essentiels :

1. Connectivité : Assurez-vous que la girouette-anémomètre est correctement connectée à l’unité de commande du pilote via le réseau (NMEA 0183 ou 2000). Sans cette liaison de données, le mode vent est tout simplement indisponible.
2. Fallback de sécurité : Configurez une bascule automatique (Fallback) vers le mode Cap (Compas) en cas de perte du signal de la girouette. Une girouette qui givre ou un câble endommagé ne doit pas laisser le bateau sans pilote en pleine tempête.
3. Amortissement (Damping) : Réglez l’amortissement du signal de vent pour que le pilote ne réagisse pas à chaque micro-rafale. Le pilote doit suivre la tendance moyenne du vent, pas ses soubresauts. Un amortissement trop faible rend le pilote hystérique ; trop fort, il le rend paresseux.
4. Calibration du vent réel : Si vous utilisez le mode « vent réel », assurez-vous que sa calibration est parfaite. Le calcul du vent réel dépend de la fiabilité des capteurs de vitesse (loch) et de cap (compas). Une erreur sur l’un de ces capteurs faussera totalement le calcul et le comportement du pilote.

Le mode vent est un outil puissant pour économiser l’énergie et préserver le matériel, mais sa fiabilité dépend de l’intégrité de toute la chaîne de mesure. C’est un équipier intelligent, mais il a besoin de données fiables pour bien travailler.

Aplatir instantanément le profil de la grand-voile grâce au cuningham et à la bordure pour encaisser une survente de 30 nœuds sans avoir à changer de cap

Avant même de toucher aux réglages électroniques du pilote, le premier levier pour réduire son travail est l’équilibre du bateau. Un voilier ardent ou mou est un voilier qui nécessite des corrections de barre constantes, et donc un pilote qui consomme et s’use. La maîtrise des réglages de voilure est la première étape vers un pilote au repos. Selon les observations de navigateurs expérimentés, un bon réglage de voiles peut entraîner une réduction de 30 à 50% du couple nécessaire au safran, et donc de l’effort du pilote.

Face à une survente, le réflexe est souvent de lofer, ce qui augmente la pression dans les voiles et la gîte. L’action correcte est d’anticiper en aplatissant la grand-voile pour « vider » la puissance. Les deux réglages clés pour cela sont le cuningham et la bordure (ou l’étarquage à l’écoute). Tendre le cuningham déplace le creux de la voile vers l’avant et ouvre la chute, libérant la puissance. Étarquer la bordure aplatit le tiers inférieur de la voile, réduisant la puissance globale. Ces deux actions, qui peuvent être effectuées en quelques secondes depuis le cockpit, permettent d’absorber une rafale sans changer de cap ni surcharger le pilote.

Aux allures portantes, où le pilote travaille le plus, l’adage est encore plus vrai. Un utilisateur expérimenté le résume parfaitement : « Il faut savoir qu’au portant le pilote travaille beaucoup, surtout s’il y a de la houle, que si on veut le faire travailler à moindre frais énergétique il vaut mieux diminuer la toile surtout la GV ». Dans certaines conditions, naviguer sous foc seul peut rendre le bateau plus stable et diviser par deux la consommation du pilote, pour une perte de vitesse minime. L’équilibre sous voile n’est pas un concept abstrait, c’est le principal facteur d’économie d’énergie de votre pilote.

Comment connecter et paramétrer un réseau instrumental marin sans créer de conflits informatiques dangereux en pleine mer ?

Un pilote automatique moderne est un carrefour d’informations. Il reçoit des données du GPS, du compas, de la girouette, du loch… Le tout transite sur un réseau, le plus souvent un bus NMEA 2000. Cette interconnexion est sa force, mais aussi sa plus grande vulnérabilité. Un réseau mal configuré peut générer des conflits de données, où le pilote reçoit des informations contradictoires de plusieurs sources, le menant à prendre des décisions erratiques et dangereuses.

Imaginez que votre pilote reçoive simultanément les données de cap du compas fluxgate principal et celles du compas intégré à votre récepteur AIS. Si ces deux valeurs diffèrent, même légèrement, laquelle le pilote doit-il croire ? Sans une configuration claire, le système peut se mettre à « hésiter » ou choisir la mauvaise source, provoquant des écarts de cap imprévisibles. La fiabilité de votre pilote repose donc sur l’intégrité et la propreté de votre réseau NMEA. Assurer cette intégrité demande une configuration méthodique et rigoureuse.

En mer, et surtout en tempête, il n’y a pas de place pour le doute informatique. Un réseau bien pensé est un réseau silencieux, robuste et prévisible. C’est le système nerveux invisible qui garantit que votre pilote, votre cerveau électronique, prend les bonnes décisions au bon moment.

La survie en mer n’est pas une question de chance, mais d’anticipation et de préparation mécanique. Auditez votre chaîne de puissance, éliminez chaque point de friction et chaque source de défaillance potentielle. C’est cet audit rigoureux, bien plus que la puissance brute, qui vous permettra de traverser la tempête en toute confiance.
