La panne d’un traceur n’est presque jamais un problème matériel, mais la conséquence de conflits logiciels et d’erreurs de configuration que vous pouvez anticiper.
- Les mises à jour automatiques, les erreurs de datum géodésique et les conflits sur le réseau NMEA sont les véritables points de rupture.
- La redondance efficace n’est pas d’avoir un appareil de secours, mais un système de secours capable de cloner les données vitales en temps réel.
Recommandation : Concentrez-vous sur la maîtrise de votre chaîne de données de bout en bout, de la source GPS à l’affichage, plutôt que sur la simple multiplication des écrans.

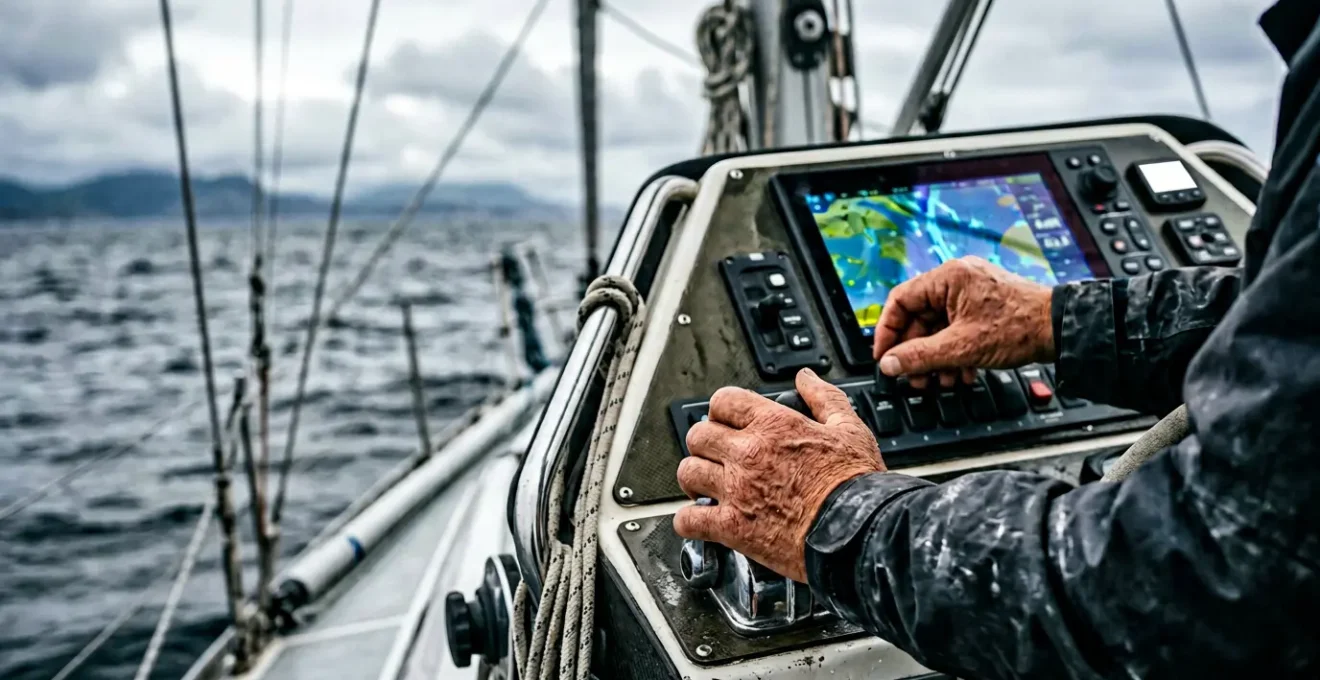

L’écran de votre traceur devient noir. Dehors, la brume se lève et la côte, parsemée de rochers, n’est plus qu’à quelques milles. Pour le propriétaire de bateau technophile, ce scénario est le cauchemar absolu : une confiance totale dans une technologie qui vient de le trahir au pire moment. Face à cette angoisse, les conseils habituels fusent : ayez toujours un iPad de secours avec une application de navigation, ou mieux, ressortez les cartes papier du SHOM et votre compas de relèvement. Ces solutions, bien que valables, ne traitent que le symptôme – un écran en panne – et ignorent la cause profonde de la défaillance.
Et si le problème n’était pas matériel ? Si votre propre système, par une mise à jour automatique lancée via la 4G du bord, un conflit de données sur votre réseau NMEA ou une simple erreur de paramétrage de datum, s’était lui-même saboté ? La véritable sécurité en navigation ne réside pas dans l’empilement de plans B, mais dans une compréhension granulaire du plan A. Il s’agit de fortifier sa chaîne de données, d’anticiper les points de rupture silencieux et de transformer sa redondance en un système actif, et non en une relique stockée dans un tiroir.
Cet article va au-delà des solutions de surface pour disséquer les points de rupture critiques de votre écosystème numérique embarqué. Nous analyserons comment transformer une simple tablette en un véritable clone de votre centrale de navigation, comment choisir le bon type de cartographie pour éviter les pièges nocturnes et comment concevoir un réseau instrumental qui ne vous lâchera jamais. L’objectif est simple : vous redonner la maîtrise totale de vos données de navigation, même lorsque l’électronique semble vaciller.
Sommaire : Sécuriser sa navigation face aux pannes électroniques : le guide complet
- Pourquoi les mises à jour automatiques via 4G bloquent vos écrans de navigation en pleine mer ?
- Comment connecter votre iPad de secours au réseau NMEA Wi-Fi pour cloner instantanément vos données GPS ?
- Cartographie vectorielle ou raster numérisée : laquelle choisir pour repérer les bouées non éclairées de nuit ?
- L’erreur de datum géodésique qui décale votre position de 150 mètres directement sur les rochers bretons
- Quand abandonner l’écran pour reprendre le compas de relèvement magnétique lors d’une chute de tension ?
- Navionics ou carte papier : quelle redondance privilégier pour le cabotage le long des côtes françaises ?
- Signal local AIS ou fréquence mondiale 406 MHz : quelle technologie récupère le plus vite un homme à la mer ?
- Comment connecter et paramétrer un réseau instrumental marin sans créer de conflits informatiques dangereux en pleine mer ?
Pourquoi les mises à jour automatiques via 4G bloquent vos écrans de navigation en pleine mer ?
Le point de rupture le plus insidieux est celui que vous avez vous-même autorisé. Une mise à jour logicielle, lancée automatiquement par le système d’exploitation de votre traceur via une connexion 4G instable au large, est un scénario de défaillance classique. Le processus, gourmand en ressources et exigeant une connexion stable, peut facilement se corrompre. Il peut entraîner un redémarrage en boucle, un gel de l’écran ou, pire, une corruption des données de carte. La connectivité moderne, si utile au port, devient une vulnérabilité critique en navigation.
L’hygiène numérique à bord est une discipline non négociable. Un réseau mal configuré est une porte ouverte aux dysfonctionnements. Comme le souligne une analyse sur la cybersécurité nautique, les navires modernes sont des écosystèmes numériques complexes. Le principe de base est de ne jamais confier une opération critique comme une mise à jour système à une connexion non maîtrisée. L’anticipation consiste à prendre le contrôle total du processus de mise à jour.
Étude de cas : Les risques des réseaux NMEA connectés
Les navires modernes embarquent un véritable écosystème numérique incluant routeur 4G, réseau Wi-Fi interne, capteurs connectés et tablettes de navigation. Un réseau mal protégé peut devenir une vulnérabilité. L’hygiène numérique à bord repose sur des principes simples : mots de passe uniques, double authentification, cloisonnement du réseau, mises à jour planifiées et sauvegardes hors ligne. Le secteur maritime reconnaît désormais la cybersécurité comme une discipline à part entière.
La seule méthode viable est d’adopter un protocole de mise à jour manuel et contrôlé, effectué exclusivement au port, avec une alimentation stable et après avoir vérifié les retours de la communauté de navigateurs. Désactiver les mises à jour automatiques est la première étape pour reprendre le contrôle de votre chaîne de données. Cela transforme un risque passif en une action délibérée.

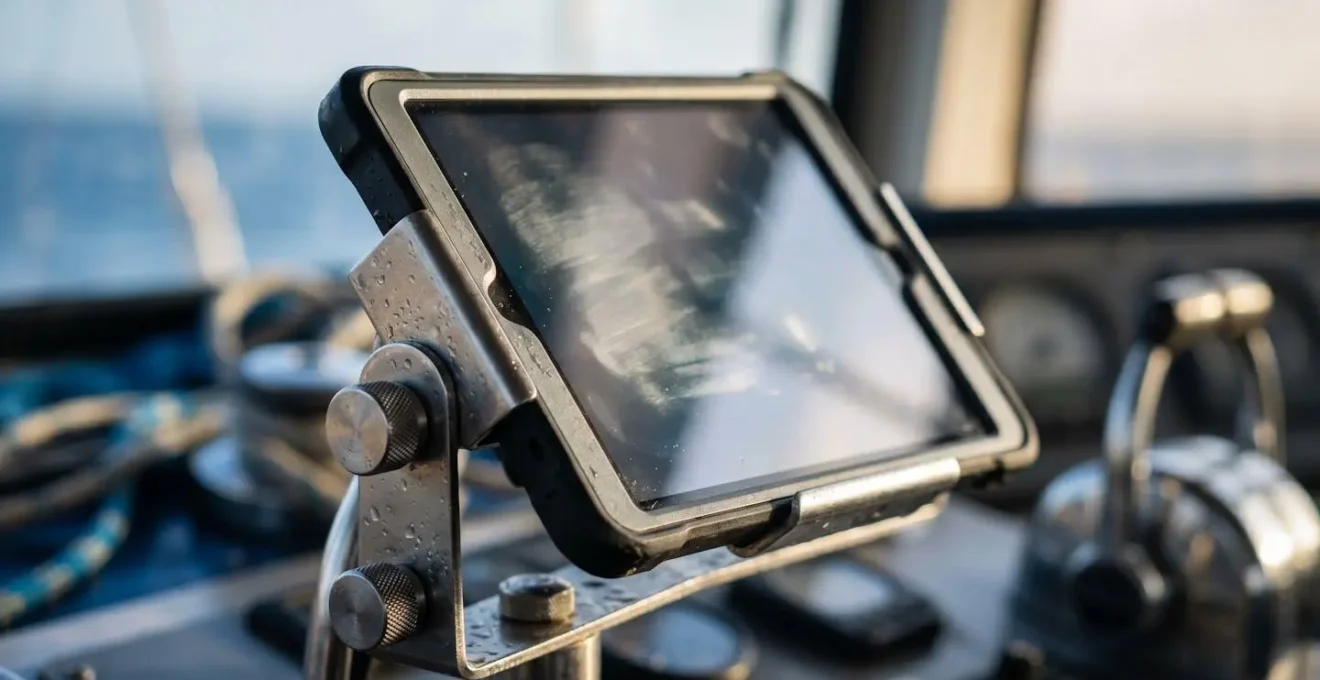

Comment connecter votre iPad de secours au réseau NMEA Wi-Fi pour cloner instantanément vos données GPS ?
La simple possession d’une tablette de secours ne constitue pas une redondance. C’est une illusion de sécurité si elle n’est pas intégrée activement à votre système. La véritable redondance est la capacité de basculer instantanément sur un second afficheur qui dispose exactement des mêmes données que le système principal : position GPS, cibles AIS, profondeur, données de vent. Ceci est rendu possible par les multiplexeurs NMEA vers Wi-Fi. Ces boîtiers convertissent le flux de données de votre réseau filaire (NMEA 2000 ou 0183) en un flux Wi-Fi local.
Une fois l’iPad connecté à ce réseau Wi-Fi, une application de navigation compatible (comme iNavX, Weather4D, ou Navionics avec le module adéquat) peut lire ce flux de données en temps réel. Votre tablette ne se fie plus à son GPS interne, souvent moins précis, mais devient un véritable clone de votre centrale de navigation. En cas de défaillance de l’écran principal, la perte d’information est nulle. Selon les spécialistes de la navigation sur tablette, 128 Go de stockage suffisent pour un tour du monde avec cartographie vectorielle, démontrant que la contrainte n’est pas le matériel, mais la configuration du flux de données.
Cette configuration transforme un appareil grand public en un outil de navigation professionnel et résilient. C’est le passage d’une redondance passive (un appareil dans un sac) à une redondance active, prête à l’emploi. Le prérequis est de paramétrer et tester cette connexion au port, pas dans l’urgence de la panne.
Cartographie vectorielle ou raster numérisée : laquelle choisir pour repérer les bouées non éclairées de nuit ?
Le choix du type de carte électronique a des implications directes sur la sécurité, notamment en navigation nocturne. Les deux standards, vectoriel et raster, ne présentent pas l’information de la même manière, créant un potentiel point de rupture silencieux. La carte raster est une simple image numérisée de la carte papier officielle. Ce qu’on y voit est fixe. La carte vectorielle est une base de données d’objets (bouées, amers, lignes de sonde) qui sont affichés de manière dynamique par le traceur.
Le tableau suivant, basé sur une analyse comparative des cartes raster et vectorielles, synthétise leurs différences fondamentales.
| Critère | Cartes Vectorielles | Cartes Raster |
|---|---|---|
| Affichage | Bon affichage à toutes les échelles | Apparence similaire aux cartes papier |
| Informations détaillées | Détails sur objets spécifiques (ex: bouées) | Copie fidèle des cartes officielles |
| Personnalisation | Possibilité de configurer et filtrer les données | Fiabilité des services hydrographiques |
| Inconvénient majeur | Deviennent imprécises si trop zoomées | Apparence granuleuse si sur-zoomées |
| Différence visuelle | Très différent des cartes papier | Reproduction exacte de la carte papier |
Le danger des cartes vectorielles réside dans leur fonction d’affichage progressif. Pour ne pas surcharger l’écran, le logiciel peut décider de ne pas afficher certains objets, comme une petite bouée non éclairée, si le niveau de zoom est jugé insuffisant. C’est une décision logique pour le logiciel, mais un risque mortel pour le navigateur.
Étude de cas : Le risque de disparition d’objets sur les cartes vectorielles
Avec l’affichage progressif des objets en fonction du zoom sur les cartes vectorielles, on peut passer à côté de quelque chose lorsqu’on n’est pas assez zoomé. Ce phénomène représente un angle mort majeur pour la sécurité en navigation nocturne. Les cartes raster évitent ce risque car tous les éléments sont visibles dès l’affichage initial, mais peuvent devenir illisibles en cas de sur-zoom avec pixellisation.
La parade est double : soit utiliser des cartes raster pour les approches délicates de nuit, soit développer une discipline de « sur-zoom » systématique sur les zones de passage critiques avec une carte vectorielle pour forcer l’affichage de tous les objets. Comprendre cette limite de sa technologie est une compétence de navigation à part entière.
L’erreur de datum géodésique qui décale votre position de 150 mètres directement sur les rochers bretons
Voici la panne la plus terrifiante, car votre traceur vous indique que tout va bien. Vous suivez votre route, votre position est précise, mais dans la réalité, vous êtes décalé de plusieurs dizaines, voire centaines de mètres. Cette erreur provient d’un conflit de datum géodésique. Le datum est le modèle mathématique de la Terre utilisé pour projeter la carte. Les cartes anciennes peuvent utiliser un datum local (ex: ED50), tandis que le système GPS fonctionne nativement en WGS 84. Si votre traceur est réglé sur le WGS 84 mais qu’il affiche une vieille carte raster en ED50 sans faire la conversion, un décalage dangereux apparaît.
La plupart des cartes modernes, notamment celles du SHOM, sont désormais en WGS 84, ce qui élimine en grande partie le problème. Cependant, en voyageant dans des zones moins bien cartographiées ou en utilisant des cartes plus anciennes, ce risque réapparaît. La seule parade est une vérification systématique et une paranoïa saine. Le datum utilisé par la carte est toujours indiqué dans un cartouche d’information. Il faut impérativement vérifier que le datum configuré dans les paramètres de votre GPS correspond.
La confiance aveugle en la position affichée, sans une contre-vérification visuelle avec les amers (phares, balises, reliefs), est une faute de navigation. Le traceur est un outil d’aide, pas un oracle. La liste de vérification suivante doit devenir un réflexe avant toute navigation dans une nouvelle zone.
Check-list de vérification du datum géodésique
- Trouver le datum de référence sur la carte marine (généralement indiqué dans un cartouche).
- Accéder au menu de configuration du traceur et localiser le réglage du datum.
- S’assurer que le datum du traceur correspond exactement au datum de la carte utilisée.
- Vérifier que le WGS 84 est bien configuré pour les cartes récentes (la plupart des cartes SHOM sont en WGS84).
- Effectuer une contre-vérification visuelle en comparant la position affichée avec des amers connus.
Quand abandonner l’écran pour reprendre le compas de relèvement magnétique lors d’une chute de tension ?
L’abandon de l’électronique ne doit pas être une décision paniquée, mais une procédure déclenchée par des seuils objectifs. Une chute de tension progressive dans le réseau de bord est une cause fréquente de comportement erratique des instruments. L’écran peut se figer, les données de vitesse (SOG) et de cap (COG) se bloquer sur une ancienne valeur, créant une dangereuse illusion de normalité. La confiance dans la technologie est telle que le premier réflexe est souvent de douter de la réalité, pas de l’instrument.
Comme le rappelle un guide de SVB Marine, la promesse marketing est séduisante :
Les traceurs de carte permettent de tracer facilement son cap sur tous les océans du monde, à la différence des méthodes traditionnelles complexes de navigation à l’aide de cartes papier, de triangulation et de compas.
– SVB Marine, Guide d’achat traceur de carte
Cependant, cette facilité s’effondre lorsque la source d’énergie ou le signal GPS fait défaut. Le bon marin n’est pas celui qui sait utiliser le traceur, mais celui qui sait quand ne plus lui faire confiance. Pour cela, il faut établir des seuils de déclenchement objectifs pour basculer en mode dégradé (navigation à l’estime, relèvements compas).
La liste suivante fournit une base de décision binaire, éliminant l’interprétation et l’hésitation au moment critique :
- Seuil 1 : Si le COG (Course Over Ground) et SOG (Speed Over Ground) sont figés depuis plus de 60 secondes consécutives.
- Seuil 2 : Si l’alarme ‘Perte de Fix GPS’ se déclenche et persiste après redémarrage du système.
- Seuil 3 : Si la tension du réseau électrique descend sous 11,8V de manière prolongée.
- Seuil 4 : Si des incohérences apparaissent entre la position affichée et les amers visuels identifiés.
- Seuil 5 : Si le traceur affiche des comportements erratiques (redémarrages spontanés, écran figé).
Le déclenchement d’un seul de ces seuils doit entraîner la mise en œuvre immédiate des procédures de navigation traditionnelles, considérant l’électronique comme non fiable jusqu’à preuve du contraire.
Navionics ou carte papier : quelle redondance privilégier pour le cabotage le long des côtes françaises ?
La question n’est pas d’opposer la tablette et la carte papier, mais de les intégrer dans une stratégie de redondance cohérente et stratifiée. Penser en termes de « tiers » ou de niveaux de défense permet de clarifier le rôle de chaque système. Pour le cabotage le long des côtes françaises, où la couverture 4G et la précision des cartes sont excellentes, une approche à trois niveaux est la plus robuste.
Cette approche hiérarchise les systèmes non pas par préférence, mais par ordre d’activation en cas de défaillance du niveau supérieur. Une analyse comparative des solutions de navigation confirme que les applications GPS marines sont beaucoup moins chères que les systèmes GPS embarqués tout en offrant quasiment toutes les fonctionnalités, ce qui rend le « Niveau 2 » particulièrement accessible et efficace.
Le tableau suivant illustre ce concept de système de redondance à trois niveaux :
| Niveau | Type de système | Fonction | Moment d’activation |
|---|---|---|---|
| Niveau 1 (Tier 1) | Traceur fixe intégré | Navigation principale | Utilisation standard |
| Niveau 2 (Tier 2) | Tablette/Smartphone avec GPS autonome | Redondance électronique | Panne du traceur principal |
| Niveau 3 (Tier 3) | Carte papier SHOM + compétences traditionnelles | Plan de survie final | Défaillance totale de l’électronique |
Le Niveau 2 est le plus critique en termes de configuration. Comme vu précédemment, il ne s’agit pas seulement d’avoir Navionics sur un iPad, mais d’avoir un iPad capable de recevoir le flux NMEA du bord pour une transition sans perte de données. Le Niveau 3, quant à lui, n’est pas seulement la possession de cartes papier, mais la maîtrise des compétences associées : faire un point par relèvements, calculer une estime. Sans ces compétences, la carte papier n’est qu’un placebo.
Signal local AIS ou fréquence mondiale 406 MHz : quelle technologie récupère le plus vite un homme à la mer ?
La question est un piège. La « meilleure » technologie dépend de la phase de la crise. Pour une récupération immédiate par son propre équipage ou un navire voisin, le signal AIS-MOB (Man Overboard) est sans conteste le plus rapide. Il déclenche une alarme instantanée sur le traceur du bateau et sur tous les navires équipés d’AIS à portée VHF, affichant la position GPS exacte du naufragé. C’est une alerte locale, conçue pour une action locale et rapide.
La balise EPIRB ou PLB sur la fréquence mondiale de 406 MHz, elle, n’est pas conçue pour la rapidité locale. Elle est conçue pour la fiabilité globale. Son signal est capté par les satellites Cospas-Sarsat, puis relayé à un centre de coordination de sauvetage (MRCC) qui organisera une intervention professionnelle. Ce processus implique une latence inhérente. Le tableau suivant, inspiré d’une analyse des balises de détresse, met en évidence cette complémentarité.
| Phase de crise | AIS-MOB (Signal local) | EPIRB/PLB 406 MHz (Fréquence mondiale) |
|---|---|---|
| Récupération immédiate | Alerte instantanée sur traceur du bateau et navires à proximité via DSC | Temps de latence avant transmission satellite |
| Portée | Limitée à la portée VHF (quelques miles nautiques) | Couverture mondiale via satellites Cospas-Sarsat |
| Temps d’activation | 10 secondes après chute à la mer | Variable selon position satellites |
| Type d’intervention | Récupération locale par propre équipage ou bateau voisin | Alerte coordonnée vers centres MRCC pour intervention professionnelle |
| Conditions optimales | Navigation de jour, bonne visibilité, équipage vigilant | Conditions dégradées, nuit, navigation isolée |
Le point de rupture, encore une fois, se situe au niveau de l’afficheur. Une balise AIS-MOB est inutile si le traceur qui est censé recevoir et afficher son signal est en panne, et qu’aucune redondance d’affichage n’est en place.
Impact de la panne de traceur sur la localisation d’un signal AIS-MOB
Une balise AIS-MOB émet un signal de détresse capté par les navires à proximité via leur système AIS. Le dispositif communique la position du naufragé via DSC et AIS grâce au récepteur GPS intégré. Cependant, si le traceur principal tombe en panne, la localisation du signal AIS devient impossible sans redondance d’afficheur. Ceci renforce l’importance d’une tablette de secours capable de recevoir et d’afficher les cibles AIS, transformant ainsi une simple redondance d’affichage en véritable système de sécurité.
La bonne stratégie n’est donc pas de choisir, mais de cumuler : une balise AIS-MOB sur chaque gilet de sauvetage pour la récupération rapide, et une balise EPIRB à bord pour l’alerte mondiale si la récupération locale échoue.
À retenir
- La majorité des pannes de traceur ne sont pas matérielles mais logicielles : mises à jour, erreurs de datum, conflits de zoom.
- La redondance efficace est un système stratifié à trois niveaux : traceur fixe (N1), tablette connectée au réseau NMEA (N2), et cartes papier avec les compétences associées (N3).
- Maîtriser sa chaîne de données de bout en bout est plus important que de multiplier les écrans. La sécurité réside dans la configuration et l’anticipation, pas dans l’accumulation d’appareils.
Comment connecter et paramétrer un réseau instrumental marin sans créer de conflits informatiques dangereux en pleine mer ?
Le réseau NMEA 2000 est la colonne vertébrale de tout bateau moderne, mais il peut aussi être la source de pannes complexes. Un réseau mal conçu, avec une alimentation instable, des terminaisons manquantes ou des longueurs de câble excessives, peut générer des pertes de données intermittentes, des messages d’erreur fantômes et des défaillances en cascade. La robustesse de l’ensemble du système de navigation dépend de la santé de cette infrastructure de base.
La conception d’un réseau NMEA 2000 résilient ne s’improvise pas. Elle suit des règles précises qui visent à garantir l’intégrité du signal et la stabilité de l’alimentation pour chaque appareil connecté. Le respect de ces règles de l’art est la meilleure assurance contre les pannes « inexplicables ». La différence de tension entre deux points du réseau ne doit, par exemple, jamais excéder une certaine valeur pour éviter la corruption des données.
L’approche binaire de l’expert en cybersécurité s’applique ici parfaitement : le réseau est soit conforme aux spécifications, soit il constitue une vulnérabilité. Il n’y a pas de milieu. L’audit et la certification de son propre réseau selon les bonnes pratiques sont une étape fondamentale de la préparation d’un bateau.
Plan d’action : concevoir un réseau NMEA 2000 résilient
- Créer un backbone (colonne vertébrale NMEA 2000) robuste avec une terminaison de 120 ohms à chaque extrémité.
- Installer une alimentation dédiée au réseau, branchée près du centre du backbone, depuis une source de tension stable.
- Utiliser exclusivement des connecteurs en T de qualité pour chaque appareil (drop) afin d’éviter les faux contacts.
- Calculer la charge totale du réseau (en LEN – Load Equivalency Number) et s’assurer qu’elle ne dépasse pas les capacités de l’alimentation.
- Respecter la longueur maximale de chute (câble entre la dorsale et l’appareil) : 6 mètres maximum.
La maîtrise de cette infrastructure est le dernier maillon, et peut-être le plus important, de la chaîne de confiance. Un navigateur qui comprend l’architecture de son réseau peut diagnostiquer une panne et isoler un appareil défectueux, passant d’un statut de victime de la technologie à celui de maître de son système.
Auditez dès maintenant votre réseau instrumental en suivant ces principes pour transformer votre bateau connecté en une forteresse numérique, capable de résister non seulement aux pannes franches, mais aussi aux défaillances silencieuses qui sont les plus dangereuses.
